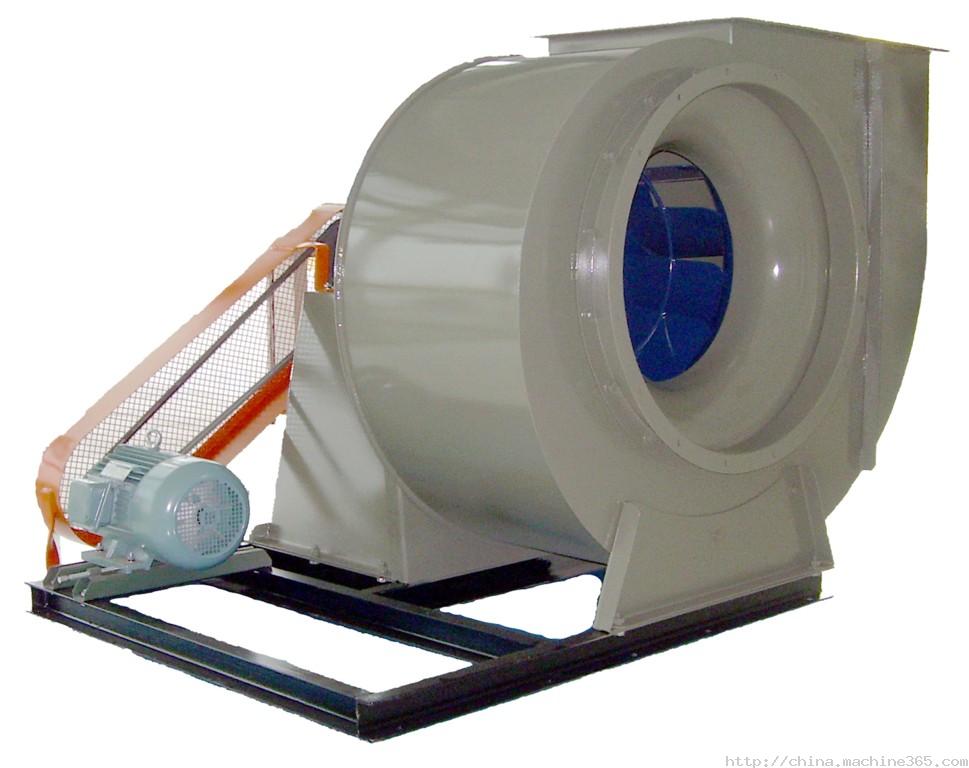

 點擊看大圖
|
Y4-70型鍋爐引風機用途:
Y4-70型鍋爐引風機是為了適應燃用各種煤質或配有消煙除塵裝置的小型(0.5～4t/h)工業鍋爐而設計的引風機。凡進氣條件在氣體溫度t=250℃,大氣壓力Pa=101300Pa,氣體比重γ=0.672kg/m3的狀況下，性能又相當者均可適用。
Y4-70型鍋爐引風機型式：
目前小型工業鍋爐系列較多，燃用煤質優劣懸殊，所需的風量、風壓差異較大，因此，對風壓要求比原來要高。為適應上述情況，采用三角膠帶(C式)傳動，以便于根據實際情況，通過改變皮帶輪的直徑來獲得所需的風量風壓。
本風機制成單吸入，機號有№4、5、6三種?？芍瞥勺笮D(zhuǎn)或右旋轉兩種型式。風機的出風口位置以機殼的出風口角度表示，左右均可制成0°、90°、180°三種角度。
Y4-70型鍋爐引風機性能參數表：
| 機號 | 傳動方式 | 轉速rpm | 工況點 | 流量m3/h | 全壓 Pa | 功率 kw | 電機型號 |
| 4 | C | 3190 | 1 | 3000 | 1510 | 4 | Y112M-2 |
| 2 | 3300 | 1549 | |||||
| 3 | 3750 | 1549 | |||||
| 4 | 4200 | 1530 | |||||
| 5 | 4650 | 1481 | |||||
| 6 | 5100 | 1402 | |||||
| 7 | 5550 | 1314 | |||||
| 8 | 6000 | 1206 | |||||
| 2900 | 1 | 3000 | 1196 | 3 | Y100L-2 | ||
| 2 | 3410 | 1275 | |||||
| 3 | 3820 | 1275 | |||||
| 4 | 4230 | 1255 | |||||
| 5 | 4640 | 1216 | |||||
| 6 | 5050 | 1157 | |||||
| 7 | 5460 | 1079 | |||||
| 8 | 5870 | 990 | |||||
| 2720 | 1 | 2810 | 1049 | 3 | Y100L-2 | ||
| 2 | 3199 | 1118 | |||||
| 3 | 3580 | 1118 | |||||
| 4 | 3960 | 1108 | |||||
| 5 | 4340 | 1069 | |||||
| 6 | 4730 | 1010 | |||||
| 7 | 5110 | 951 | |||||
| 8 | 5490 | 873 | |||||
| 2520 | 1 | 2610 | 902 | 2.2 | Y90L-2 | ||
| 2 | 2960 | 961 | |||||
| 3 | 3320 | 961 | |||||
| 4 | 3670 | 951 | |||||
| 5 | 4030 | 922 | |||||
| 6 | 4380 | 873 | |||||
| 7 | 4740 | 841 | |||||
| 8 | 5090 | 745 | |||||
| 2180 | 1 | 2250 | 677 | 1.5 | Y90S-2 | ||
| 2 | 2560 | 716 | |||||
| 3 | 2870 | 716 | |||||
| 4 | 3180 | 706 | |||||
| 5 | 3490 | 686 | |||||
| 6 | 3790 | 647 | |||||
| 7 | 4100 | 608 | |||||
| 8 | 4410 | 559 | |||||
| 1950 | 1 | 2020 | 539 | 1.1 | Y802-2 | ||
| 2 | 2290 | 579 | |||||
| 3 | 2570 | 579 | |||||
| 4 | 2840 | 569 | |||||
| 5 | 3120 | 549 | |||||
| 6 | 3390 | 520 | |||||
| 7 | 3670 | 490 | |||||
| 8 | 3940 | 451 | |||||
| 5 | C | 2720 | 1 | 6730 | 1687 | 5.5 | Y132S1-2 |
| 2 | 7540 | 1765 | |||||
| 3 | 8340 | 1765 | |||||
| 4 | 9150 | 1726 | |||||
| 5 | 9950 | 1657 | |||||
| 6 | 10760 | 1618 | |||||
| 7 | 11560 | 1540 | |||||
| 8 | 12360 | 1442 | |||||
| 2400 | 1 | 5940 | 1304 | 5.5 | Y132S1-2 | ||
| 2 | 6650 | 1363 | |||||
| 3 | 7360 | 1363 | |||||
| 4 | 8070 | 1334 | |||||
| 5 | 8780 | 1285 | |||||
| 6 | 9490 | 1255 | |||||
| 7 | 10200 | 1196 | |||||
| 8 | 10910 | 1118 | |||||
| 2180 | 1 | 5400 | 1079 | 4 | Y112M-2 | ||
| 2 | 6050 | 1128 | |||||
| 3 | 6690 | 1128 | |||||
| 4 | 7340 | 1098 | |||||
| 5 | 7990 | 1059 | |||||
| 6 | 8530 | 1040 | |||||
| 7 | 9230 | 990 | |||||
| 8 | 9920 | 922 | |||||
| 2030 | 1 | 5030 | 941 | 4 | Y112M-2 | ||
| 2 | 5630 | 981 | |||||
| 3 | 6230 | 981 | |||||
| 4 | 6830 | 952 | |||||
| 5 | 7440 | 922 | |||||
| 6 | 8040 | 902 | |||||
| 7 | 8640 | 863 | |||||
| 8 | 9240 | 804 | |||||
| 1950 | 1 | 4830 | 863 | 3 | Y100L-2 | ||
| 2 | 5410 | 903 | |||||
| 3 | 5990 | 903 | |||||
| 4 | 6560 | 883 | |||||
| 5 | 7140 | 843 | |||||
| 6 | 7720 | 834 | |||||
| 7 | 8300 | 794 | |||||
| 8 | 8870 | 735 | |||||
| 1780 | 1 | 4410 | 726 | 3 | Y100L-2 | ||
| 2 | 4940 | 755 | |||||
| 3 | 5460 | 755 | |||||
| 4 | 5990 | 736 | |||||
| 5 | 6520 | 706 | |||||
| 6 | 7040 | 687 | |||||
| 7 | 7570 | 657 | |||||
| 8 | 8100 | 618 | |||||
| 6 | C | 2520 | 1 | 10820 | 2089 | 15 | Y160M2-2 |
| 2 | 12100 | 2177 | |||||
| 3 | 13390 | 2177 | |||||
| 4 | 14680 | 2108 | |||||
| 5 | 15960 | 2030 | |||||
| 6 | 17250 | 1991 | |||||
| 7 | 18540 | 1912 | |||||
| 8 | 19820 | 1785 | |||||
| 2400 | 1 | 10300 | 1893 | 15 | Y160M2-2 | ||
| 2 | 11520 | 1971 | |||||
| 3 | 12750 | 1971 | |||||
| 4 | 13970 | 1912 | |||||
| 5 | 15200 | 1844 | |||||
| 6 | 16430 | 1804 | |||||
| 7 | 17600 | 1716 | |||||
| 8 | 18880 | 1618 | |||||
| 2180 | 1 | 9360 | 1559 | 11 | Y160M1-2 | ||
| 2 | 10470 | 1628 | |||||
| 3 | 11590 | 1628 | |||||
| 4 | 12700 | 1579 | |||||
| 5 | 13820 | 1520 | |||||
| 6 | 14940 | 1491 | |||||
| 7 | 16050 | 1422 | |||||
| 8 | 17160 | 1334 | |||||
| 2030 | 1 | 8710 | 1353 | 11 | Y160M1-2 | ||
| 2 | 9750 | 1412 | |||||
| 3 | 10790 | 1412 | |||||
| 4 | 11830 | 1373 | |||||
| 5 | 12870 | 1324 | |||||
| 6 | 13910 | 1294 | |||||
| 7 | 14950 | 1236 | |||||
| 8 | 15990 | 1157 | |||||
| 1950 | 1 | 8360 | 1245 | 7.5 | Y132S2-2 | ||
| 2 | 9360 | 1304 | |||||
| 3 | 10360 | 1304 | |||||
| 4 | 11360 | 1265 | |||||
| 5 | 12350 | 1216 | |||||
| 6 | 13350 | 1196 | |||||
| 7 | 14350 | 1138 | |||||
| 8 | 15350 | 1069 | |||||
| 1780 | 1 | 7630 | 1040 | 5.5 | Y132S1-2 | ||
| 2 | 8450 | 1079 | |||||
| 3 | 9450 | 1079 | |||||
| 4 | 10370 | 1049 | |||||
| 5 | 11280 | 1020 | |||||
| 6 | 12190 | 990 | |||||
| 7 | 13100 | 951 | |||||
| 8 | 14010 | 892 |
